NEWS
新闻资讯
|
|
XN25SA型钠离子电池正极材料（层状氧化物）

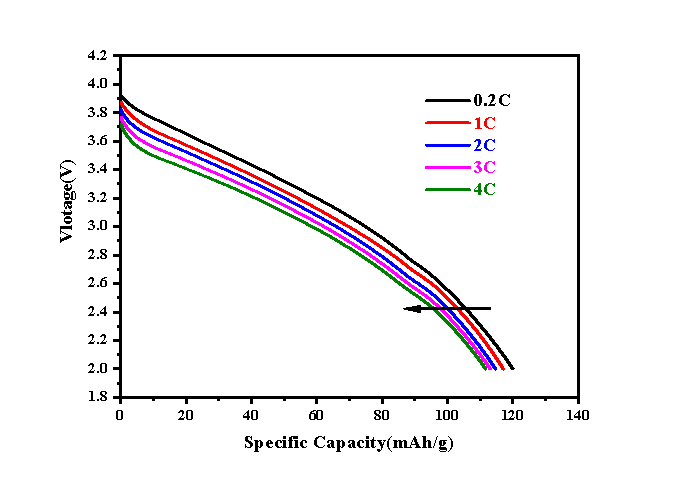

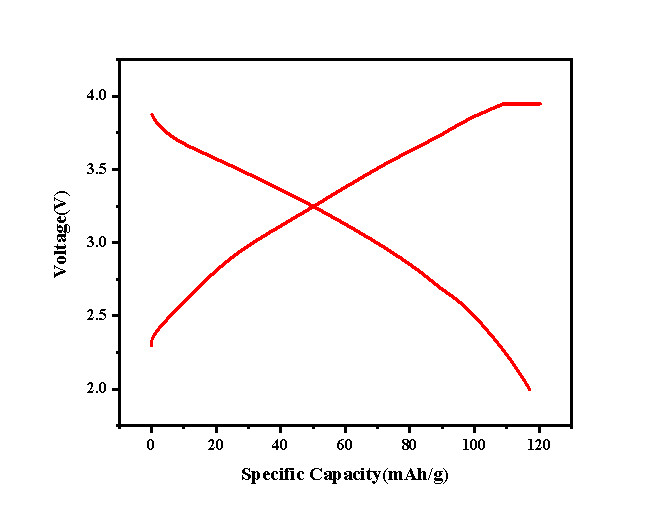

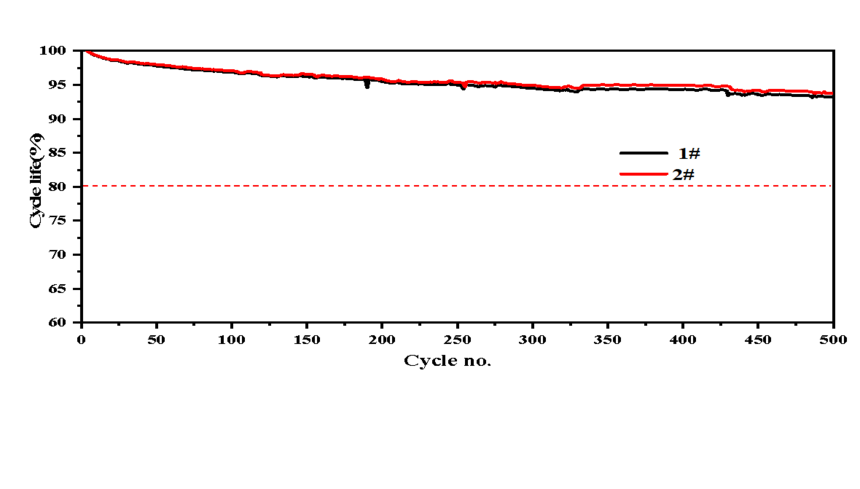

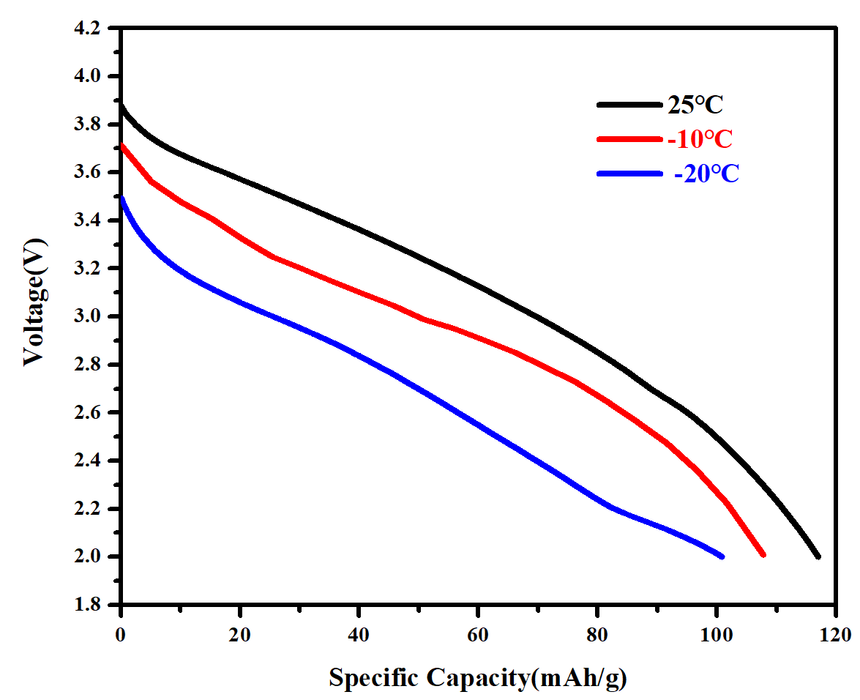

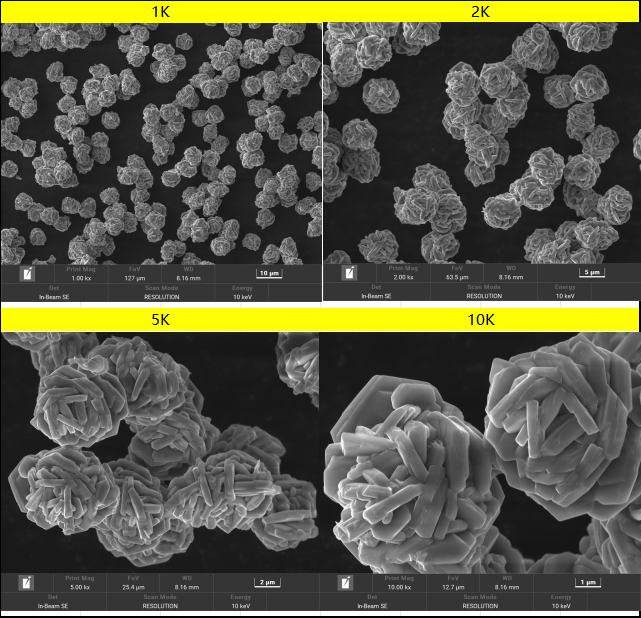

测试结果表明： 1. 0.1C放电容量发挥约为150mAh/g(扣电);1C放电容量发挥约为120mAh/g（全电）; 2. 由循环稳定性测试结果可知，循环500周保存率93.75%，预计可达2000周以上； 3. 低温放电较优，-20℃可放电86.2%； 4. 倍率放电较优，4C/1C有95.45%； XNP0型钠离子电池正极材料 （聚阴离子）

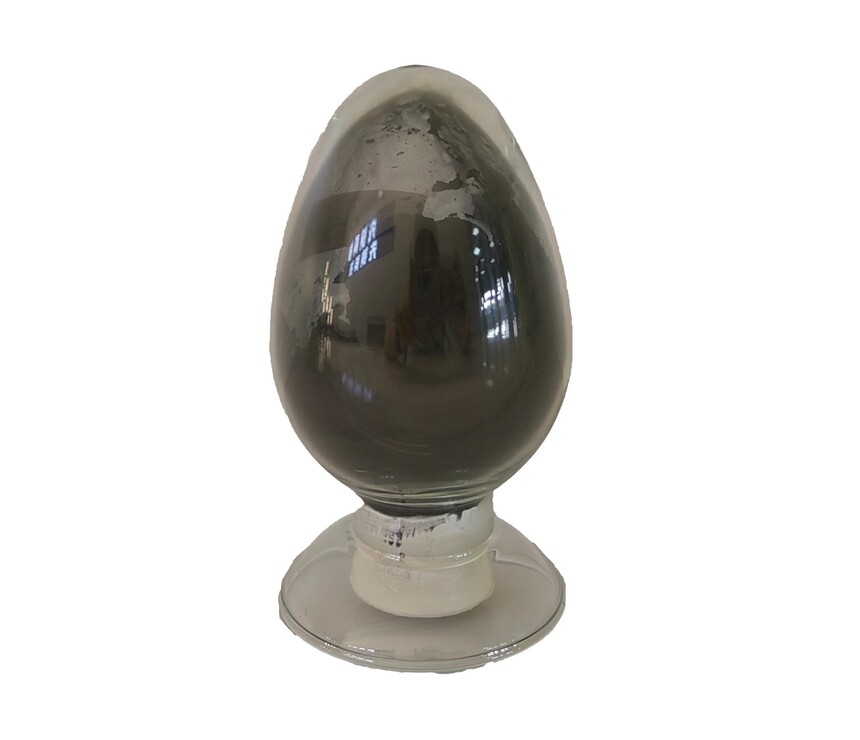

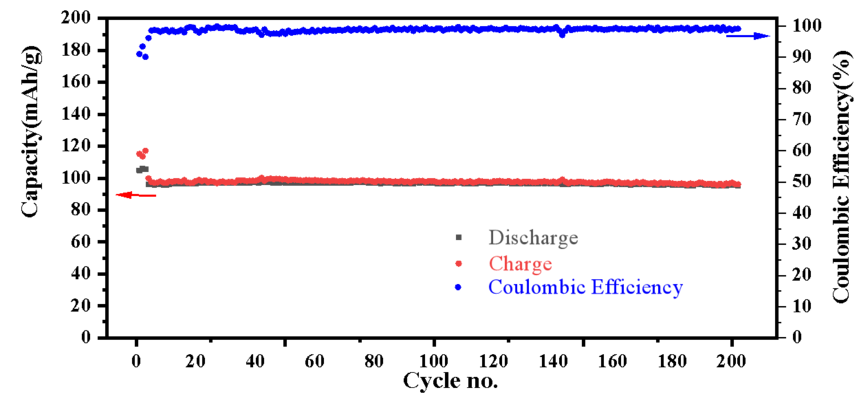

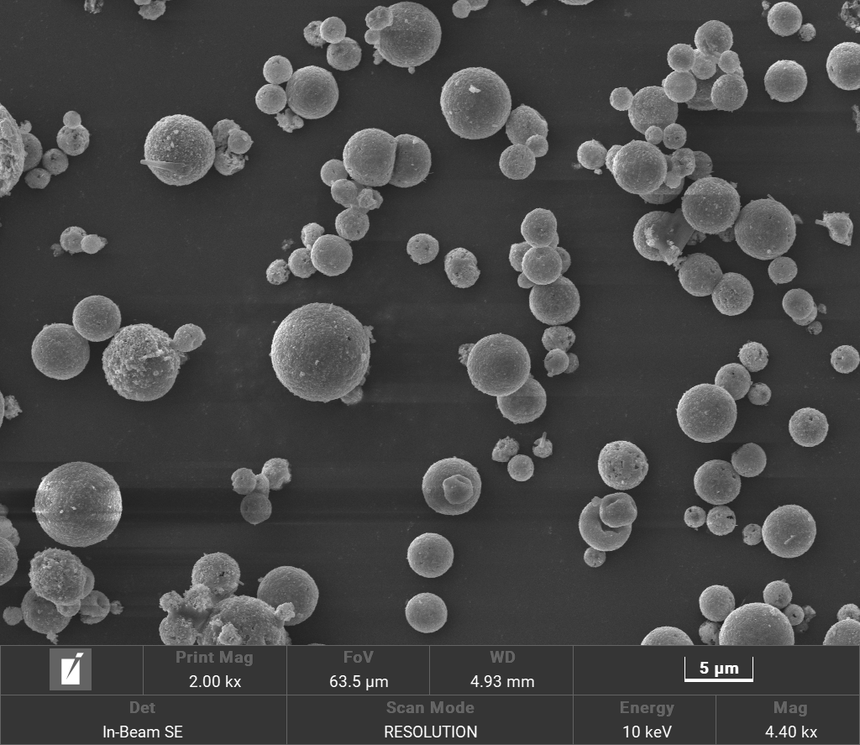

测试结果表明： 1. 1C倍率下，区间内可逆容量为98mAh/g，经200周循环后其容量保持率高达99.2%，展现出非常优异的循环稳定性； 2. 由充放电测试结果可知，0.1C倍率下，NFPP电极在2.0~4.0 V区间内的可逆容量为107mAh/g，首周效率约为93%，放电平均电位为3.0 V； 3.由SEM图像可知，本工艺制备的产品较为规则的球形颗粒，中值粒径D50≈3.4μm。 圆柱形钠离子电池（18650）

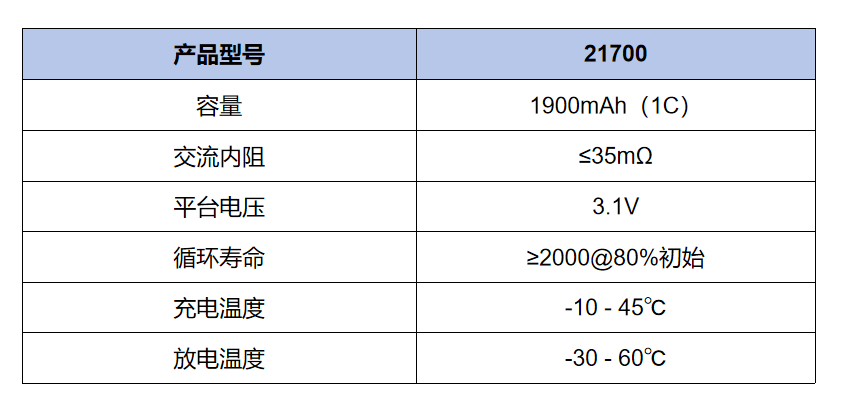

圆柱形钠离子电池（21700）

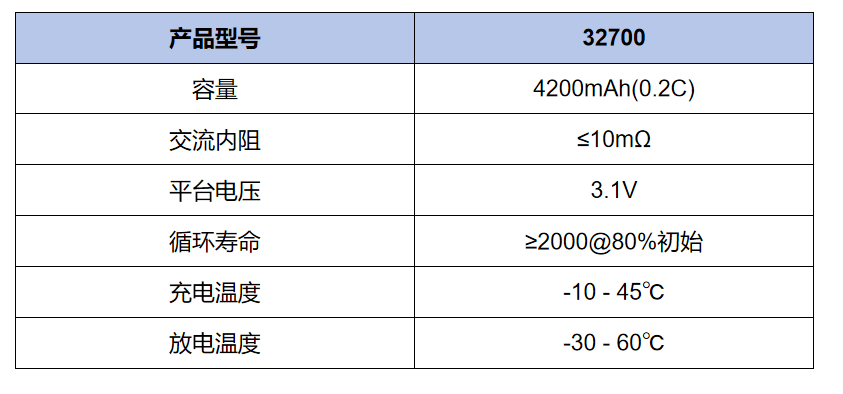

圆柱形钠离子电池（32700）
方形钠离子电池（50160118）
新款正极产品可公斤级送样 产品和送样咨询：18670049918 |
